Siemens PLM Software 技术技巧（九）

1.NX中如何加工大尺寸螺纹?

对小尺寸的内外螺纹一般用攻丝（Tap）的方法加工，这种方法适用直径1英寸以下的螺纹。当螺纹直径较大时，需要使用螺纹铣削（Thread Milling）的方法。螺纹铣削使用专用的单刃或多刃铣刀沿着螺纹形状加工。螺纹铣削是一种精加工大尺寸螺纹的方法。以下步骤讲解如何创建一个螺纹铣削（Thread Milling）操作。

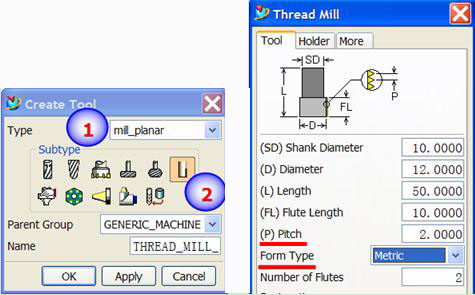

步骤1：选择工具条命令“Create Tool”以创建一把用于螺纹铣削的刀具。接着定义刀具参数，其中螺牙间距（Pitch）和螺纹类型（Form Type）应该和螺纹的几何参数一致。

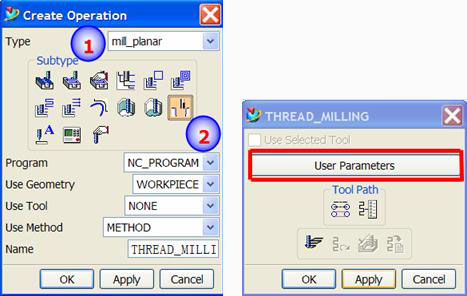

步骤 2：选择工具条命令“Create Operation”，确认加工类型（Type）设置为 “mill_planar”，然后加工子类型（Subtype）处选择 “THREAD_MILLING”。在接下来的对话框“THREAD_MILLING”中选择“User Paramenters”。

步骤 3：在对话框“Thread Milling”中选择按钮“Select”，接着在图形窗口中选中需要加工的螺纹。

步骤 4：在对话框“Thread Milling”中选择按钮“Tool Selection”，在接下来的对话框 “Tool Selection”选择已经定义好的螺纹铣刀。

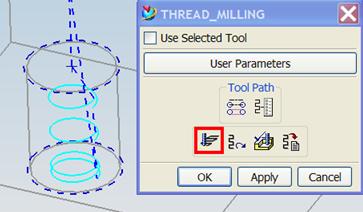

步骤 5：OK确认对话框一直回到对话框“THREAD_MILLING”，然后选择Generate按钮，生成刀轨如下。


I-deas Tips

2.为什么我使用NX5在保存ideas item的时候得到了JT转换的错误?

如果您的JtConversionError_*.log的文件包含下面的错误的话, 那么这个问题的解决方案就和 PR5776969一样了。

标准错误是:

**********Standard Error**********

The following were found in the Standard Error Stream:
/software/ugs/nxideas5/gif/eaicatojt.exe 137]:
/home/13458/iman_tmp/gif/iditojt.exe:  not found

**********************************

解决方法是修改\portal\NXMI.properties 文件, 在pc上和unix机器上都是一样的修改方法, 把"eaicatojt.exe" 改成"eaicatojt.bat".  开发部门会在TCII5.1的版本中修改这个小错误.

Teamcenter Enterprise Tips

3.如何使用TCEnt 2005SR1瘦客户端下载完整的zip文件?

问题/症状：
当使用OOTB的TCEnt 2005SR1瘦客户端下载zip文件时，如果您使用的网络浏览器是IE的话，可能您下载到的zip文件是不完整的。

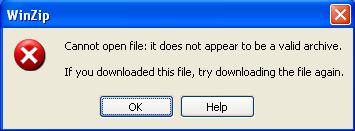

当您打开下载到的zip文件时，将会报错：“Cannot open file: it does not appear to a valid archive”。


解决方法：

这是IE与HTTP压缩特有的一个问题。它可能会在将来的补丁中得到解决，目前通过在网络应用服务中关闭HTTP压缩，可以解决这个问题。

当新建瘦客户端的网络应用时，关联参数“compressResponse” 的默认值为“true”。该参数是用于指定是否对客户端的相应进行压缩以加快相应速度。
如果您使用IE作为网络浏览器，将关联参数“compressResponse”设为“false”，这样就可以在瘦客户端下载到完整的zip文件了。

对于已经创建的瘦客户端的网络应用，您可以在/WEB-INF目录下的 web.xml文件中将"compressResponse"设为"false"。

<context-param>
   <param-name>compressResponse</param-name>
   <param-value>false</param-value>
   <description>
      Specify if the response to the client can be compressed if the requesting client supports it.
      Compressing the response will typically yield faster response time to the client. But,
      it does require additional processing in the web container - so the net gain may not
      be as high as expected. This parameter should be set based on trial and error for
      your particular instance of the server, bandwidth and client access environment. The
      compression will have biggest impact if the client-to-server communication pipe line
      is low-bandwidth.
      Default value is true.
   </description>
</context-param>

保存web.xml文件并且重启网络应用服务，如Weblogic。

注：如果您使用的网络浏览器是FireFox的话，不会出现此问题。
