面向互联网应用的云操作系统的架构设计

来源: e-works
2014/3/19 15:46:35
随着云计算应用技术的发展,数据中心面临着新的挑战和发展机遇。传统的数据中心,无论是企业私有数据中心,还是以提供租赁服务为主的运营商互联网数据中心,都面临飞速增长的空间拥挤、能耗巨大和管理复杂等问题。

2.INACloud的架构设计

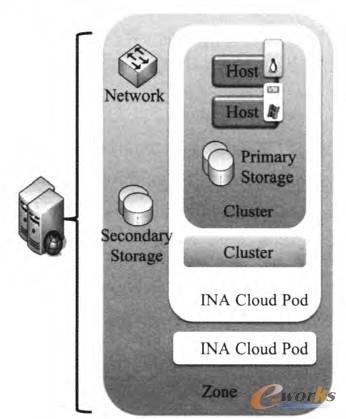

云计算平台采用树状分层结构(见图1),其层次结构定义如下:

\

图1 资源组织结构

(1) Zone。一个Zone包含多个pod和二级存储,是最大的组织单元,传统上对应一个数据中心(在数据中心可以有多个zone),优点是提供物理上的独立性和冗余性。

(2) Pod。一个硬件阵列,包含一个2层交换机、若干个集群。Pod类似于机架,同一Pod中的主机在同一子网中。Pod对于最终用户是不可见的。

(3) Cluster。一个CIuster包括若干个主机和主存储。集群提供一种组织节点的方式,可以是XenServerserver池、一组KVM server或者是事先在vCenter中事先配置好的VMvare集群。一个集群中的计算节点有同样的硬件、hypervisor和子网,能够访问共享的主存储。虚拟机能够在不中断的情况下于一个集群内迁移。

(4) Host。单个的计算节点,以虚拟机的形式提供真正的云服务。

(5)主存储。与一个集群相连,负责保存虚拟机运行时所需的磁盘卷。

(6)二级存储。与一个Zone相连,存储模板、ISO镜像和磁盘快照等。

2.1 组件结构

CloudStack采用“框架+插件”的系统构架,通过不同的插件来提供对不同虚拟化技术的支持,同时,这种系统构架也为定制CloudStack提供了可能性。如图2所示,INACloud在CloudStack上增加了调度服务、计费服务和监控服务等。

\

图2 INACloud的组件结构



共2页: [1]2 下一页
